Model: Z-0780

Model: Z-1080

Model: Z-12100

Model: Z-16100

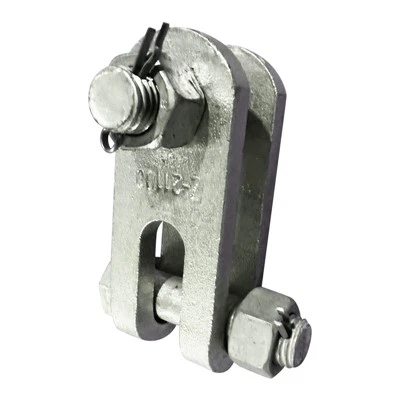

Model: Z-21100

Malzeme: Sıcak - Dip Galvanizli Çelik

Uygulama: 10kv-35kv dağıtım hatlarında izolatör dizeleri için doğru - açı bağlantıları

Model: Z-25110

Model: Z-32135

Malzeme: Sıcak - Dip Galvanizli Çelik

Uygulama: 35kv-110kv iletim hatlarında izolatör dizeleri için sağ - açı bağlantıları

Model: Z-42150

Malzeme: Sıcak - Dip Galvanizli Çelik

Uygulama: 35kv-110kv iletim hatlarında izolatör dizeleri için sağ - açı bağlantıları

Doğru kurulum genellikle daha iyi sonuçlar elde eder, bu yüzden z clivis nasıl kurulur?

Hazırlık

Asma plakasının modelinin tasarım çizimi ile tutarlı olduğunu, yüzey galvanizli tabakasının sağlam ve paslanmadığını kontrol edin, cıvata özellikleri vb. Dahil özel konektörlerle eşleşir, tork anahtarı, seviye, elektrik matkabı hazırlayın;

Konumlandırma

Kurulum referans hattını kalibre etmek, dikeylik hatasını ± 2 mm içindeki kontrol etmek için lazer seviyesini kullanın ve yanal aralık tasarım gereksinimlerine uygundur. Asma plakanın yangın bükülme açısının karmaşık yapılarda kontrol edilmesi gerekir;

Cıvata bağlantısı

Termal genleşme ve kasılma deformasyonunu önlemek için - delinmiş delik çapı cıvatadan 1-2 mm daha büyüktür;

Multi - Yön ayarlaması

İzolatör dizesinin ve iletkenin gerginlik yönüne uyduğundan emin olmak için açıyı ayarlamak için z clivis'in çift - eksen özelliklerini kullanın. Üst üste binerken, üst üste binme uzunluğunu 40 mm'den daha büyük veya eşit kontrol edin ve çapraz sabitleme için çift cıvata kullanın;

Dinamik tespit

Dönen şaftın esnek olduğundan ve anormal sürtünme olmamasını sağlamak için kurulumdan sonra manuel salıncak testi. Kompozit izolatörünü takarken bir derecelendirme halkası takın ve deşarj aralığını 150 mm'den daha büyük veya eşit test edin.

Z CLIVIS, sağ - Angle Clivis olarak da bilinir, esas olarak izolatör dizelerinin ve tel kelepçelerin güç hatlarındaki kombine bağlantısı için kullanılır. Sıralı tellerin veya gerginlik dizelerinin cıvata düzeneği yoluyla sabit bağlantısını fark eder. Çift - eksen döndürme özellikleri, multi - açı kuvveti gereksinimlerine uyum sağlar ve iletken gerginliğinin bağlantı yapısı üzerindeki etkisini etkili bir şekilde hafifletir. Z CLIVIS, üretim sırasında Q235 sıcak - dip galvanizli çelik ile dövülür ve çinko tabaka kalınlığı, dış korozyon direnç gereksinimlerini karşılayan 60μm'den daha büyük veya 60μm'ye eşittir. Kullanım sırasında, işleme boyutları kesindir, mekanik yüklere nominal değerden daha yüksek, kurulumu kolaydır, bakımı kolaydır ve güzel bir görünüme sahiptir.

Z Clevis'in yaygın modelleri z - 0780, z - 1080, z - 12100, z -} 16100, z-21100 ve z-16100'dir, bu da üst çizgilerde önemli bir rol oynar. Genel güç hatlarında ve trafo merkezlerinde yaygın olarak kullanılırlar ve farklı senaryolarda farklı modeller kullanılır. Z Clevis'in farklı uygulama senaryolarının farklı bakım yöntemleri vardır. Kıyı yüksek nemlilik alanlarında kullanılırlarsa, çinko tabaka kalınlığı test edilmeli, kauçuk sızdırmazlık halkaları kurulmalı ve her 3 ayda bir denetlenmelidir; Endüstriyel kirlilik alanlarında kullanılırlarsa, yüzey anti-asit yağmur kaplaması ile püskürtülmeli ve altı ayda bir uygulanmalıdır; Düşük sıcaklık dondurulmuş toprak alanlarında kullanılırlarsa, cıvatalar düşük sıcaklık alaşım malzemelerle değiştirilmeli ve kıştan önce özel bakım yapılmalıdır. Doğru kullanım ve makul bakım sadece ürünün özelliklerine tam oyun vermekle kalmaz, aynı zamanda servis ömrünü de uzatabilir.
